止回閥在印染廠蒸汽管路的防冷凝水倒灌：從原理到實踐的深度解析

在印染工業中，蒸汽作為核心熱源，其穩定供應直接影響織物染色、烘干等關鍵工序的質量。然而，蒸汽在輸送過程中會因溫度降低產生冷凝水，若發生倒灌現象，不僅會降低蒸汽品質，還可能引發水錘沖擊、設備腐蝕等問題。止回閥通過單向流通特性，成為防止冷凝水倒灌的核心元件。洛陽遠大閥門將從工作原理、選型要點、安裝規范及典型應用場景四個維度，系統闡述止回閥在印染廠蒸汽管路中的防倒灌策略。

一、冷凝水倒灌的危害與止回閥的防護原理

印染廠蒸汽管路中，冷凝水的產生主要源于兩個環節：一是蒸汽在輸送過程中因管道散熱溫度降低，部分蒸汽凝結成水；二是蒸汽在用熱設備（如烘筒、染色機）中釋放潛熱后完全冷凝。若冷凝水未能及時排出，可能引發以下問題：

1. 水錘沖擊：冷凝水在管道中積聚形成“水塞”，當蒸汽推動水塞高速流動時，會與閥門、彎頭等部件劇烈碰撞，產生壓力峰值（可達正常壓力的3-5倍），導致管道破裂或設備損壞。例如，某印染廠因未安裝止回閥，發生水錘事故后，直徑DN150的蒸汽管道出現裂紋，直接經濟損失超50萬元。

2. 蒸汽品質下降：冷凝水倒灌至蒸汽主管后，會降低蒸汽干度（含水量增加），導致用熱設備傳熱效率下降。實驗數據顯示，蒸汽干度從95%降至85%時，烘筒烘干效率會降低12%。

3. 設備腐蝕加速：冷凝水中含有的氯離子（Cl?）濃度可達2000mg/L以上，若倒灌至蒸汽發生器或換熱器，會引發金屬部件點蝕，縮短設備壽命。某企業改造后，通過在蒸汽出口安裝止回閥，將設備腐蝕速率從0.3mm/年降至0.05mm/年。

止回閥通過閥瓣自動啟閉實現防倒灌：當蒸汽正向流動時，進口端壓力推動閥瓣開啟，形成流通通道；一旦出現冷凝水倒流趨勢，閥瓣在反向壓力、重力及彈簧預緊力的共同作用下迅速閉合，切斷流體通路。例如，彈簧碟片式止回閥的啟閉壓差僅0.01MPa，可在冷凝水壓力尚未積累時即完成閉合，密封性能較傳統閥門提升40%。

二、選型策略：匹配蒸汽參數與工藝需求

印染廠蒸汽管路具有壓力波動大（0.3-1.6MPa）、溫度變化頻繁（150-220℃）、冷凝水含雜質（如纖維碎屑、染料顆粒）等特點，需根據以下要點選擇適配的止回閥類型：

1. 壓力與流量匹配

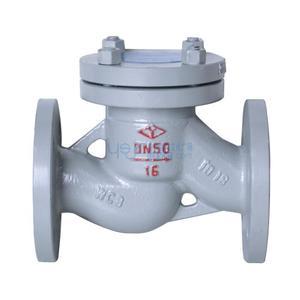

高壓蒸汽管路（如染色機蒸汽入口）需選用升降式止回閥，其金屬密封面可承受高達16MPa的工作壓力，且流線型通道設計使蒸汽通過時的阻力損失較傳統閥門降低25%。對于流量波動較大的烘筒供汽管道，應選擇帶有阻尼裝置的緩閉止回閥，通過延長閉合時間（0.5-2秒可調）消減水錘沖擊，保護管道與設備。

2. 材質耐腐蝕性

在氯氣漂白工段，蒸汽中Cl?濃度可達5000mg/L，需采用鈦合金或SANDBIC合金2RK65材質的閥體，其耐腐蝕性能較316L不銹鋼提升3倍以上。某企業改造后，閥門使用壽命從18個月延長至60個月，年維護成本降低65%。

3. 結構適應性

對于空間受限的蒸汽分支管道，可選用對夾式止回閥，其厚度僅50mm，較法蘭式閥門節省60%安裝空間。在蒸汽疏水閥后管道，若存在冷凝水倒灌風險（如多臺設備共用排水管），需安裝彈簧碟片式止回閥，其中心向導式設計可防止大口徑閥門因碟片傾斜而卡滯，確保可靠運行。

三、安裝規范：細節決定防倒灌效果

正確的安裝方式是止回閥發揮效能的前提，需***關注以下要點：

1. 流向標識對齊

閥體箭頭方向必須與蒸汽流動方向一致，誤裝會導致閥瓣無法開啟。某印染廠曾因安裝方向錯誤，導致整條生產線停機檢修，直接經濟損失超20萬元。

2. 管道支撐設計

大型止回閥（DN100以上）應獨立設置支撐架，避免閥體重量壓迫管道引發變形。在某烘筒供汽管道中，通過增加鋼制支架，使管道沉降量從8mm/年降至1.5mm/年，有效防止閥瓣卡滯。

3. 垂直與水平安裝適配

升降式止回閥需嚴格區分安裝方位：垂直管道應選用垂直瓣型，水平管道則需水平瓣型。旋啟式止回閥可任意角度安裝，但需確保閥瓣旋轉空間充足，避免與管道內壁碰撞。

4. 位置優化

止回閥應安裝在蒸汽疏水閥后、用熱設備前，且盡量靠近設備入口。例如，在某染色機蒸汽管道中，將止回閥安裝位置從距離設備5米處縮短至1米處后，冷凝水倒灌量減少70%。

5. 配套設施完善

在止回閥前應安裝Y型過濾器，過濾精度不低于100目，防止纖維碎屑卡滯閥瓣。同時，在止回閥前后設置閘閥，便于檢修時隔離閥門，縮短停機時間。

四、典型應用場景：從供汽到回水的全流程防護

1. 蒸汽發生器出口管道

在燃煤鍋爐或導熱油爐產生的蒸汽出口，安裝對夾式升降止回閥，可防止蒸汽發生器停機時，主管道冷凝水倒灌至鍋筒，避免水位異常波動。某企業改造后，鍋爐水位控制精度提升30%，減少人工干預次數。

2. 分汽缸分支管道

分汽缸作為蒸汽分配樞紐，其分支管道需安裝彈簧碟片式止回閥，防止某臺用熱設備停機時，其管道內冷凝水倒灌至其他運行設備。例如，在某印染廠分汽缸改造中，通過加裝止回閥，使染色機蒸汽壓力波動范圍從±0.2MPa縮小至±0.05MPa，顯著提升染色均勻性。

3. 烘筒供汽與回水管道

烘筒作為印染廠核心用熱設備，其供汽管道需安裝緩閉式旋啟止回閥，防止停機時蒸汽快速冷凝形成真空，引發水錘。同時，在烘筒冷凝水回收管道中，安裝彈簧碟片式止回閥，可避免多臺烘筒共用排水管時，運行設備排出的冷凝水倒灌至停運設備，提升熱效率。某企業改造后，烘筒熱效率從75%提升至85%，年節約蒸汽成本超100萬元。

隨著印染工業向智能化、綠色化轉型，止回閥技術也在不斷創新。例如，采用物聯網傳感器的智能止回閥可實時監測閥瓣開度與壓差，通過數據分析預測維護周期；3D打印技術使復雜流道結構的閥體制造成為可能，進一步降低蒸汽流動阻力。
